Technique. Douilles de protection EP 201 TPE pour la protection des extré- mités de tuyaux et tubes, des arbres et boulons filetés. Idéalement utilisables lors de la fabrication, du traitement ultérieur au sein de l'entreprise, des étapes de montage, du stockage et du transport. Démontage facile et peu abrasif. Les douilles de protection particulièrement flexibles ont une collerette striée et sont résistantes à des températures de -50 °C à +150 °C. Elles assurent à tout moment une protection précise et couvrent de grandes tolérances.

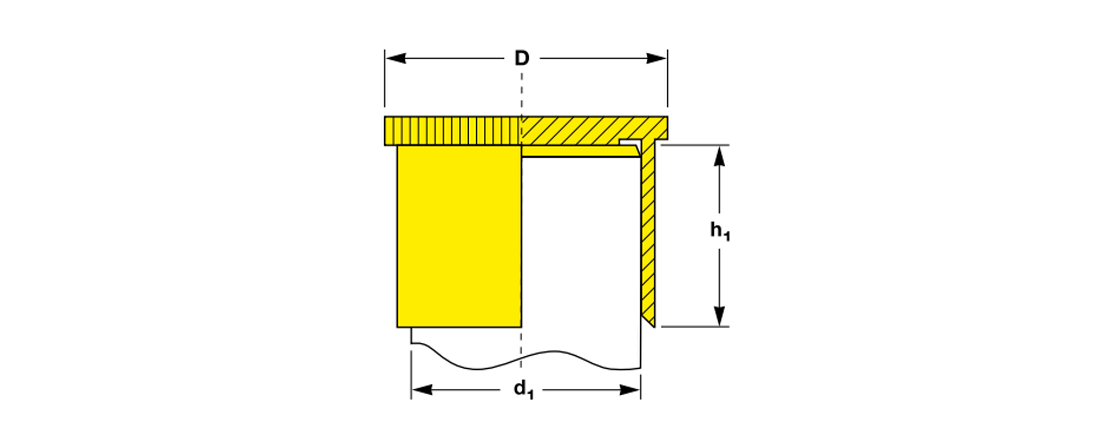

| Applicable aux diamètres extérieurs d1 | h1 | D | Références | Intérêt |
|---|
| 4.9 - 5.4 | 13.0 | 9.0 | EP 201/ R 5 × 13 | |
|---|---|---|---|---|
| 5.9 - 6.4 | 10.0 | 10.0 | EP 201/ R 6 × 10 | |
| 6.9 - 7.3 | 10.0 | 10.8 | EP 201/ R 7 × 10 | |
| 8.0 - 8.4 | 10.0 | 11.8 | EP 201/ R 8 × 10 | |
| 9.2 - 9.4 | 12.0 | 13.0 | EP 201/ R 9 × 10 | |
| 9.9 - 10.5 | 10.0 | 14.2 | EP 201/ R 10 × 10 | |
| 10.9 - 11.8 | 10.0 | 14.5 | EP 201/ R 11 × 10 | |
| 11.9 - 12.8 | 10.0 | 16.0 | EP 201/ R 12 × 10 | |
| 12.9 - 13.8 | 15.0 | 17.4 | EP 201/ R 13 × 20 | |
| 13.9 - 14.6 | 15.0 | 18.2 | EP 201/ R 14 × 15 | |
| 14.9 - 15.6 | 15.0 | 19.2 | EP 201/ R 15 × 15 | |
| 16.0 - 16.6 | 15.0 | 19.9 | EP 201/ R 16 × 15 | |
| 16.9 - 17.8 | 20.0 | 21.2 | EP 201/ R 17 × 20 | |
| 17.5 - 18.1 | 26.0 | 21.6 | EP 201/ R 17.6 × 26 | |
| 17.9 - 18.9 | 15.0 | 21.8 | EP 201/ R 18 × 15 | |
| 18.9 - 19.8 | 20.0 | 23.2 | EP 201/ R 19 × 20 | |
| 20.0 - 20.7 | 20.0 | 23.7 | EP 201/ R 20 × 20 | |
| 20.9 - 21.8 | 20.0 | 25.3 | EP 201/ R 21 × 20 | |
| 21.9 - 22.5 | 20.0 | 25.8 | EP 201/ R 22 × 20 | |
| 22.5 - 23.2 | 26.0 | 26.6 | EP 201/ R 22.6 × 26 | |
| 22.9 - 23.6 | 20.0 | 27.0 | EP 201/ R 23 × 20 | |
| 23.9 - 24.6 | 20.0 | 28.5 | EP 201/ R 24 × 20 | |
| 24.9 - 25.8 | 20.0 | 28.9 | EP 201/ R 25 × 20 | |
| 25.9 - 26.8 | 20.0 | 30.0 | EP 201/ R 26 × 20 | |
| 26.7 - 27.8 | 20.0 | 31.0 | EP 201/ R 27 × 20 | |
| 27.7 - 28.6 | 20.0 | 32.5 | EP 201/ R 28 × 20 | |
| 28.9 - 29.8 | 20.0 | 32.9 | EP 201/ R 29 × 20 | |
| 29.8 - 30.7 | 20.0 | 34.0 | EP 201/ R 30 × 20 | |
| 13.2 - 13.9 | 10.0 | 16.8 | EP 201/ G 1/4 | |
| 16.5 - 17.1 | 12.0 | 20.2 | EP 201/ G 3/8 | |
| 20.8 - 21.5 | 20.0 | 25.2 | EP 201/ G 1/2 | |
| 26.2 - 27.7 | 20.0 | 31.2 | EP 201/ G 3/4 | |
| 33.1 - 34.7 | 20.0 | 37.8 | EP 201/ G 1 |
| d1 | d2 | H | Références |
|---|
| 4.9-5.4 | 13.0 | 9.0 | EP201/R5×13 | |
|---|---|---|---|---|
| 5.9-6.4 | 10.0 | 10.0 | EP201/R6×10 | |
| 6.9-7.3 | 10.0 | 10.8 | EP201/R7×10 | |
| 8.0-8.4 | 10.0 | 11.8 | EP201/R8×10 | |
| 9.2-9.4 | 12.0 | 13.0 | EP201/R9×10 | |
| 9.9-10.5 | 10.0 | 14.2 | EP201/R10×10 | |
| 10.9-11.8 | 10.0 | 14.5 | EP201/R11×10 | |
| 11.9-12.8 | 10.0 | 16.0 | EP201/R12×10 | |
| 12.9-13.8 | 15.0 | 17.4 | EP201/R13×20 | |
| 13.9-14.6 | 15.0 | 18.2 | EP201/R14×15 | |
| 14.9-15.6 | 15.0 | 19.2 | EP201/R15×15 | |
| 16.0-16.6 | 15.0 | 19.9 | EP201/R16×15 | |
| 16.9-17.8 | 20.0 | 21.2 | EP201/R17×20 | |
| 17.5-18.1 | 26.0 | 21.6 | EP201/R17.6×26 | |
| 17.9-18.9 | 15.0 | 21.8 | EP201/R18×15 | |
| 18.9-19.8 | 20.0 | 23.2 | EP201/R19×20 | |
| 20.0-20.7 | 20.0 | 23.7 | EP201/R20×20 | |
| 20.9-21.8 | 20.0 | 25.3 | EP201/R21×20 | |
| 21.9-22.5 | 20.0 | 25.8 | EP201/R22×20 | |
| 22.5-23.2 | 26.0 | 26.6 | EP201/R22.6×26 | |
| 22.9-23.6 | 20.0 | 27.0 | EP201/R23×20 | |
| 23.9-24.6 | 20.0 | 28.5 | EP201/R24×20 | |
| 24.9-25.8 | 20.0 | 28.9 | EP201/R25×20 | |
| 25.9-26.8 | 20.0 | 30.0 | EP201/R26×20 | |
| 26.7-27.8 | 20.0 | 31.0 | EP201/R27×20 | |
| 27.7-28.6 | 20.0 | 32.5 | EP201/R28×20 | |
| 28.9-29.8 | 20.0 | 32.9 | EP201/R29×20 | |
| 29.8-30.7 | 20.0 | 34.0 | EP201/R30×20 | |
| 13.2-13.9 | 10.0 | 16.8 | EP201/G1/4 | |
| 16.5-17.1 | 12.0 | 20.2 | EP201/G3/8 | |
| 20.8-21.5 | 20.0 | 25.2 | EP201/G1/2 | |
| 26.2-27.7 | 20.0 | 31.2 | EP201/G3/4 | |
| 33.1-34.7 | 20.0 | 37.8 | EP201/G1 |
PROTEC se réserve le droit de changer ou d’améliorer les produits et spécifications à tout moment.
CAPTOP® EP 201 Fabrications spéciales:
Sur demande : autres dimensions, pièces résistant à des températures élevées ou exécutions spéciales.
Nous vous conseillons volontiers.
Service de livraison:
Les commandes arrivées avant midi peuvent être expédiées le jour même par livraison standard ou expresse si nécessaire.
Pour la protection des extrémités
de tuyaux et
tubes, arbres et boulons filetés.
Les nouvelles douilles de protection
de la série normalisée Captop EP 201 TPE protègent grâce au matériau très flexible « Elastomère
thermoplastique de polyoléfine (TPE)», même sur les surfaces irrégulières de profilés.
La matière TPE est résistante à l'eau
chaude ainsi qu'aux acides et bases
faibles. Les douilles de protection ne
contiennent pas de plastifiants.
Sur demande : autres dimensions, pièces résistant à des températures élevées ou exécutions spéciales.
Nous vous conseillons volontiers.
Demandez un échantillon gratuit et sans engagement grâce à notre formulaire .
Nous prêterons rapidement attention à votre demande et prêterons contact avec vous.
